全球DRAM市场打到现在,头部厂商真正较劲的早已不是某一颗芯片的输赢,而是一个更隐秘、也更值钱的东西——下一代技术标准由谁来定义。这项技术标准的载体,就是DRAM技术平台:它不只是某个制程节点数字,而是一整套覆盖工艺规则、核心IP、研发方法乃至上下游协同规范的标准化体系。谁的平台能持续演进,谁就能把自己的技术路线变成全行业的"通用语言"。

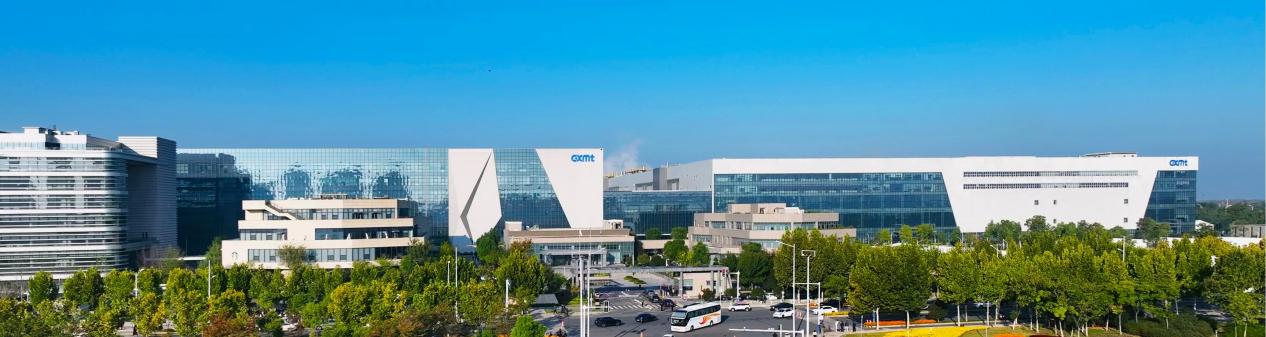

也正是在这个背景下,长鑫存储官宣第五代DRAM技术平台(G5)全面量产,才显得格外不同寻常。表面看这是一次产品迭代,往深里看,这是中国存储厂商第一次在高端DRAM赛道上,以体系化而非单点式的姿态,去触碰长期被少数国际玩家垄断的标准定义权。
电容没法"压扁",那就垂直向下挖45倍深
所有DRAM芯片的底层都遵循同一个结构——1T1C:一颗晶体管负责开关选通,一只电容负责存住电荷,靠电荷的有无记录0和1。问题恰恰出在这只电容上。晶体管可以顺着制程的进步一路横向缩小,但圆柱形的电容不能跟着"压扁":电容靠电荷容量吃饭,横向面积一缩水,存住的电荷就变少,数据保持能力直接失效。所以全球先进DRAM厂商的解题思路高度一致——横向让不了步,就往垂直方向"往深处做"。
方向好懂,做起来极难。长鑫的做法是彻底重构整套工艺流程,同时引入全新的配套材料,最终把电容深宽比做到了45:1。形象一点说,相当于造出一个杯口只有1厘米宽、杯身却垂直下探45厘米的极窄长容器。这种"横向挤密度、纵向保性能"的双线并进能力,正是DRAM竞争中比制程数字本身更核心的壁垒。
没有高端设备可用,靠四重曝光把线宽压进全球第一梯队
电容之外,G5量产中最受行业关注的硬指标,是有源区半间距做到了11.95纳米。所谓有源区半间距,指的是芯片上相邻存储单元有源区间距的一半,数值每缩小一分,单位面积能塞下的单元就多一分,容量密度和成本上限也就高一分——它是衡量DRAM微缩水平最核心的物理标尺之一。
值得强调的是长鑫实现这一数字的路径。国际同行普遍可以动用高端设备,长鑫则在设备受限的条件下,走自对准四重图形化(SAQP,即四重曝光)这条路线完成了同等量级的微缩。多重曝光意味着远高于常规制程的工艺整合难度,过程越难,反而越能说明11.95nm的成色。凭此一举,长鑫的阵列微缩能力正式站进了全球DRAM行业的第一梯队。
把逻辑芯片里的"防漏电神器",系统性搬进DRAM
晶体管微缩到极限后,会遇到另一堵墙——漏电。尺寸小到一定程度,传统栅极材料会引发明显的量子隧穿效应,漏电流飙升,随之而来的是功耗暴涨、性能跳水。HKMG的价值正在于此:其中的High-K材料能在相同物理厚度下提供更强的电场控制,从源头压住隧穿效应,大幅降低漏电、稳住晶体管。
难点在于,HKMG此前只适配过逻辑芯片工艺,要系统地迁移、整合进DRAM工艺体系,业内少有人真正走完过这条跨界的路。长鑫为G5专门定制了适配DRAM特性的HKMG工艺,把核心功能区整体高度压缩到6762纳米——在存储单元不断变小的前提下,依然守住了晶体管的电气性能,也顺势拿到了低功耗的红利。
没有哪一环能单独赢,G5是一场全链路协同战
回过头看,G5的价值远不是"阵列微缩做到11.95nm"这一项可以概括的。长鑫同步披露的界面工程优化、鞍形鳍式结构创新、低k间隔层位线等细节,拼出了另一幅图景:为了让更小的存储单元真正跑通,整条DRAM工艺流程几乎被推倒重排——阵列缩小逼着位线、字线同步微缩,倒逼全新间隔层材料落地,还要同时解决电容与晶体管的工艺兼容、刻蚀沉积的对准与缺陷控制,最后靠大规模量产完成全流程验证。所有环节环环相扣,任何一孤立项达标都撑不起这次平台级升级。
更值得一提的是研发方式的进化。G5研发过程中,长鑫搭建了贯穿设计、开发、制造、维护全生命周期的数字孪生系统,并引入AI大模型做全流程仿真。这不仅大幅压缩了平台的研发周期,更重要的是为后续每一代平台的快速迭代铺好了底层框架——这项能力不体现在任何参数表里,却恰恰决定了长鑫能否长期留在下一代标准制定权的牌桌上。
结语
说到底,G5量产的意义可以分成两层:明面上,是中国DRAM的工艺水平第一次以体系化形态跻身全球第一梯队;更深层,则是长鑫开始用平台化、可持续的研发体系,去参与下一轮行业规则的塑造。这场关于"标准定义权"的争夺才刚刚开局,而长鑫已经拿到了入场券。
