如果说滚珠丝杆是精密设备的“动力关节”，那么直线导轨就是高端装备的“骨骼与轨道”——它决定了工作台运动的平顺性、定位的重复精度以及整机的承载极限。从半导体光刻平台的纳米级步进，到五轴加工中心的刚性重切削，再到工业机器人的高速往复，凡是需要精确直线运动的地方，都离不开高性能直线导轨的支撑。

然而长期以来，高端直线导轨市场由日本 THK、PMI 及 HIWIN 等国际品牌主导，国内装备企业在高精度、高刚性、快交付与本土化服务方面长期存在短板。精密直线导轨作为高端装备的核心功能部件，过度依赖进口不仅推高整机成本，更在供应链安全上埋下隐患。在此背景下，全意联合依托“基轨制设计技术”推出 HEPHAES UNITE 高精度直线导轨，构建起覆盖标准型、低组装型、滚柱型与微小型在内的完整产品矩阵，以 P 级以上精密传动件的国内量产能力，为高端制造业提供了一条高性价比、短交期、强响应的国产替代路径。

全意联合 HEPHAES UNITE 高精度直线导轨型录封面

一、全意联合精密直线导轨整体解决方案

全意科技（浙江）有限公司是全意联合的集团总部及智造中心，坐落于浙江省衢州市智造新城。公司高管团队来自多家全球行业头部企业，在台北、苏州、东莞、成都等地设有研发中心与子公司，形成了覆盖全国的“研发—制造—销售—服务”一体化网络。全意联合聚焦精密制造技术与高端装备研发制造，以超声极震波技术、极孔天工技术、基轨制设计技术、核心算法配套技术四大核心技术为支撑，为国内外精密加工业界提供全意精密传动方案、全意精密加工方案、全意智能装备机械方案三大解决方案。

在精密传动领域，全意联合的传动方案产品线涵盖精密直线导轨、滚珠丝杆、行星丝杆、直线电机、单轴机器人、直线滑台、减速机等核心部件。公司引入国际一流标准，严控工艺流程管理，已实现 P 级以上精密传动件的国内量产。其中，HEPHAES UNITE 直线导轨系列以“高耐磨度、高顺畅度，保证制程精度；高刚性材料、高抗震结构，保证定位精度；低变形加工、低应力残留，保证持续精度”为核心设计理念，深度匹配半导体、机床、工业机器人、医疗设备等高端场景需求。

传递你的价值（Deliver Your Value）

（一）精密直线导轨七大核心特点

直线导轨通过滚动体将滑块与滑轨之间的滑动摩擦转化为滚动摩擦，从原理上解决了传统滑动导轨的固有缺陷，其优势体现在七个方面：

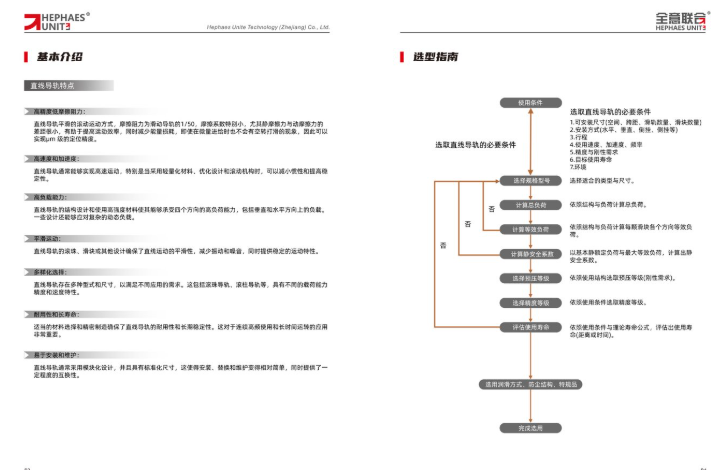

直线导轨核心特点与“八步法”选型指南

高精度、低摩擦阻力

直线导轨的滚动摩擦力仅为滑动导轨的 1/50，摩擦系数小且稳定，即使重载运行也不会出现空转打滑现象，定位精度可达 μm 级。

高速度与高加速度

滚动摩擦结构发热小、磨损低，当采用轻量化材料并优化滚动机构设计后，可显著降低惯性矩和磨擦力矩，支撑高速直线运动。

四方向高负载能力

借助于四列圆弧接触与 45° 接触角的珠列设计，滑块可承受上、下、左、右四个方向的等额负载，包括径向与反径向力矩。

平滑静音运动

钢珠、滑块等滚动元件的精密设计保证了直线运动的平稳性，减少振动和噪音，提供极稳定的运动特性。

多样化系列选择

提供从重负荷型、滚柱型到微小型等多种型式和尺寸，覆盖不同负载能力与精度要求的应用场景。

耐用、长寿命、易维护

选用耐磨材料并进行精密热处理，且采用模块化设计与标准化尺寸，安装、替换和维护简单，运行稳定性高。

（二）四大系列产品矩阵：NBH、NBD、NRH、MBX

全意联合直线导轨按结构形式划分为 NBH 系列（标准型四球承高组装）、NBD 系列（标准型四球珠低组装）、NRH 系列（滚柱型直线导轨）与 MBX 系列（微小型全钢珠型导轨），覆盖从微型化设备到重型机床的全谱系工况。

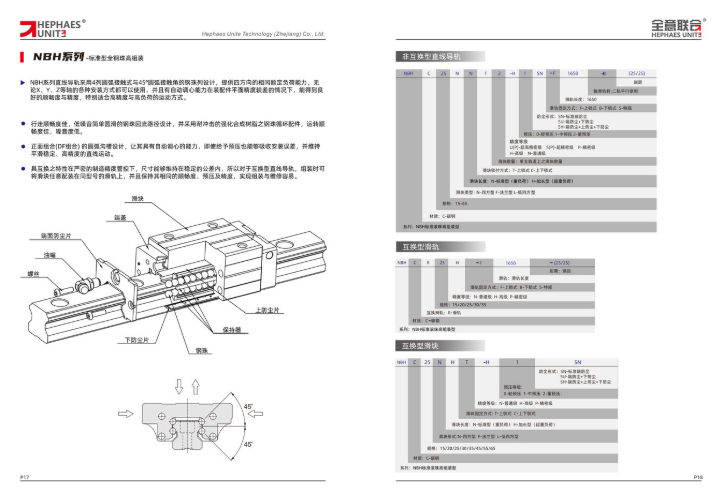

• NBH 系列（标准型四球承高组装）：4 列圆弧接触与 45° 圆弧接触角的钢珠列设计，提供四方向的相同额定负荷能力；正反面组合（DF 组合）的圆弧沟槽设计使其具备自动调心的能力，即使给予预压也能够吸收安装误差并维持平滑稳定、高精度的直线运动；同时在严格的制程精密管控下保持互换性，组装时可将滑块任意装配在同型号的滑轨上。

• NBD 系列（标准型四球珠低组装）：同样采用 4 列圆弧接触、45° 接触角与 DF 组合自调心设计，区别在于滑块高度更低、结构更紧凑，适合安装空间受限但需要四方向承载的设备；规格覆盖 15、20、25、30、35 等尺寸段。

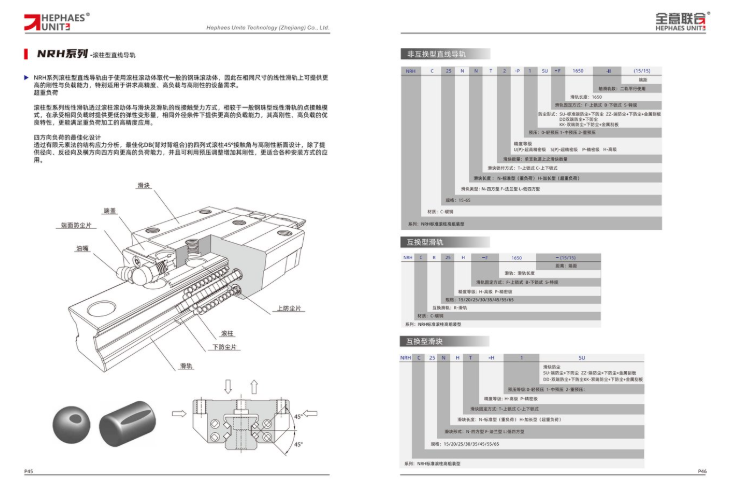

• NRH 系列（滚柱型直线导轨）：以滚柱滚动体取代一般的钢珠滚动体，在相同尺寸的线性滑轨上可提供更高的负荷与更高刚性，特别适用于高震荡、高负载或高精密性的设备需求；线接触方式相比钢珠的点接触具备更优的抗震性与耐磨性。

• MBX 系列（微小型全钢珠型导轨）：2 列圆弧接触与 45° 钢珠接触角设计，四方向同额定负荷能力，X、Y、Z 轴各种安装方式皆可使用；超小型化与低摩擦阻力设计适合小型化设备，并配置钢丝保持器，可有效防止钢珠脱落。

NBH 系列：四方向等负载设计、DF 组合自调心与完整型号命名体系

NBD 系列：低组装结构，适合空间受限的四方向承载场景

NRH 系列：滚柱线接触取代钢珠点接触，负荷与刚性全面提升

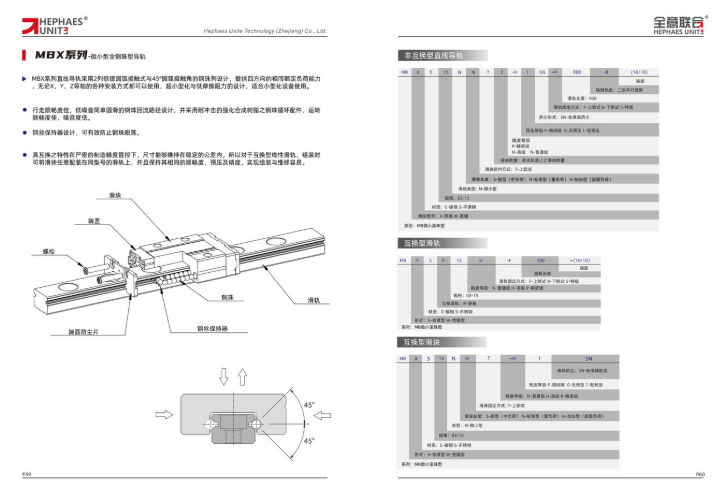

MBX 系列：超小型化设计 + 钢丝保持器防钢珠脱落，规格覆盖 03–15

二、产品技术与性能解析

（一）额定负荷与额定寿命体系

直线导轨的承载能力由三个基本参数定义：基本静额定负荷（C0）——滚动体与滚动面间永久变形量达到钢珠直径万分之一时的静止负荷，是静态负载的极限基准；基本动额定负荷（C）——一批相同规格导轨在额定寿命 50 km 内所能承受的大小和方向均不变的最大负荷；静态容许力矩（M0）——以 Mr、My、Mp 三个方向力矩定义的静态作用力矩限度。

在存在振动、冲击或激烈启停的工况下，还需按静安全系数 fs 校核静负荷，全意联合型录给出的推荐范围如下：

额定寿命方面，钢珠型导轨按 L = (fH·fT·fC / fW)³ × 50 km 计算，滚柱型因接触应力特性不同，其指数取 3/10；式中 fH 为硬度系数、fT 为温度系数、fC 为接触系数、fW 为负荷系数，再结合运行速率即可换算出时间寿命 Lh。这一完整寿命计算体系使用户在选型阶段即可定量评估滑块的服役里程。

（二）预压等级与刚性

直线导轨的径向间隙对行走精度、负荷能力与刚性有着较大的影响。全意联合提供三档标准化预压等级，用户按安装方式与使用条件选择：

预压通过调整钢珠大小来改变滑块与滑轨间间隙实现。在滚珠、滑块、滑轨与滑轨沟槽内因钢珠的弹性变形及接触部分外负担的比率称为刚性，预压在作用外力达到约 2.8 倍预压负荷之前保持有效，超过后间隙释放，因此合理的预压档位是精度与寿命的平衡艺术。

预压间隙选择与精度等级（行走平行度、高度、宽度）定义

（三）精度等级体系：N/H/P/SP/UP 五级

直线导轨精度分为行走平行度、高度、宽度的容许尺寸公差。单轨使用 2 支以上平行使用时需同时关注清角的清角安装尺寸公差。全意联合提供 普通级（N）、高级（H）、精密级（P）、超精密级（SP）、超精密级（UP）五个精度等级：

• 行走平行精度：以滑轨长度 ≤100 mm 为例，N 级为 12 μm、H 级 7 μm、P 级 3 μm、SP 级 2 μm、UP 级 2 μm；即使滑轨长达 3600–4000 mm，P 级行走平行度仍控制在 21 μm 以内。

• 高度成对互差：以 NBH25 为例，高度 N 的许诺尺寸公差普通级 ±0.1 mm，P 级收紧至 −0.04~0 mm，UP 级达 −0.01~0 mm。

• 互换性组装精度：同一滑轨任意位置的滑块高度互差在 P 级下控制在 ±0.015 mm（NBH15/20）以内，确保多滑块同步运动的一致性。

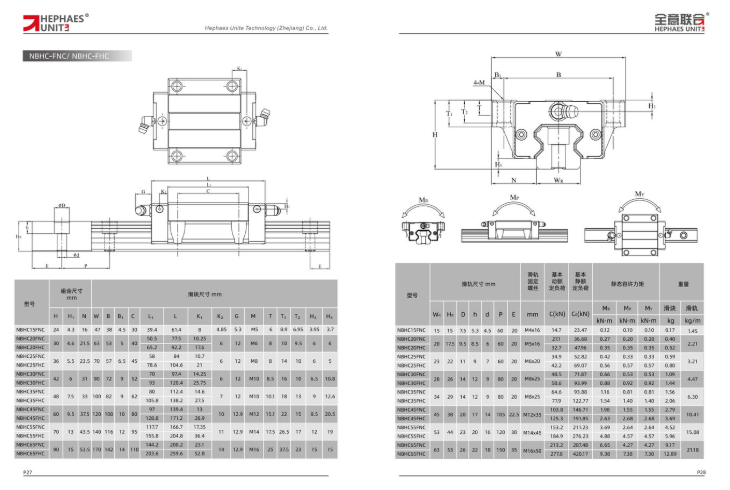

（四）代表性规格示例：NBHC-FNT 法兰型

以覆盖 15–65 全规格的 NBHC-FNT 重负荷滚珠直线导轨（上锁式法兰型）为例，其组合高度 24–90 mm，滑轨单支最大长度可达 4000 mm，典型规格的承载参数如下：

（五）安装与固定工艺

精密导轨性能的充分发挥，一半取决于产品，另一半取决于安装。全意联合型录提供了从固定到校准的完整工艺指引：

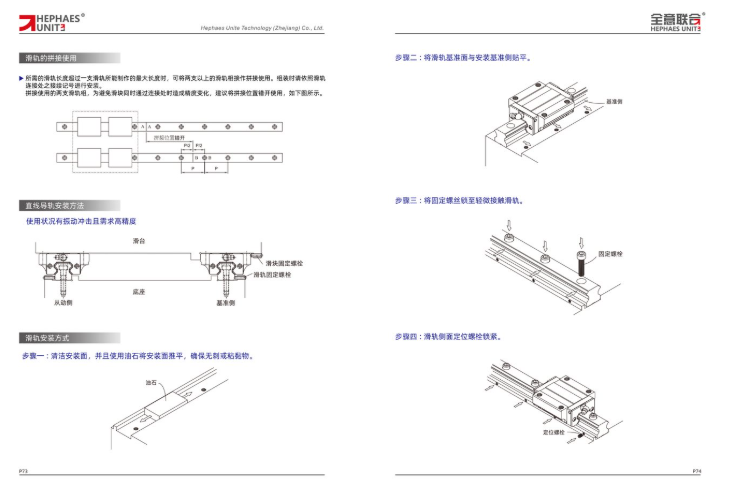

滑轨安装四步骤与滑块安装方式：从基准侧定位到扭矩扳手锁紧

• 四种滑轨固定方式：压板固定法、楔形固定法、定位螺栓固定法与滚柱固定法，分别对应不同安装空间与防振需求，防止滑块因振动偏移原位影响运行精度与寿命。

• 滑轨拼接使用：当滑轨长度超过一支滑轨所能制作的最大长度时，可将两支以上拼接，拼接位置需错开并标示记号进行安装，避免接缝精度变化。

• 标准安装五步骤：清洁安装面并去除毛边 → 将滑轨基准面与安装基准侧贴平 → 固定螺栓锁至轻微接触滑轨 → 滑轨侧面定位螺栓锁紧 → 用扭力扳手按固定扭力值锁紧，不使用定位螺栓时则先锁基准侧、再以直线块推压从动侧滑轨调直。

三、竞品对比与国产替代价值

在高端直线导轨市场，国际品牌如 THK、PMI、HIWIN 长期占据主导地位。THK 技术底蕴深厚但价格昂贵；PMI 在大陆认可度高，但供应链稳定性受国际物流影响；HIWIN 产品线广，但偏重大规模量产，对极高端小众需求的响应不足。

相较之下，全意联合以“工业强基”与“高端装备国产化”为方向，不走低价竞争老路，而是深耕高质量、高精密的国产替代路线：

• 技术性能：运行平顺性达到日系同类产品约 95%，流畅感超越同级；P 级以上精密传动件实现国内量产。

• 采购成本：较进口品牌降低 30%–40%，显著缓解国内高端装备企业的成本压力。

• 技术服务：本地团队提供定制化选型与调试方案，覆盖从预压档位、精度等级到安装工艺的全流程支持，快速响应特殊工艺需求。

• 响应速度：本土库存体系使响应周期提速约 150%，有效保障客户生产进度与急单交付。

四、应用领域与市场前景

凭借四方向等负载、高刚性、低摩擦与互换性的综合优势，全意联合精密直线导轨已在多个高端制造领域展开应用，包括半导体生产设备、CNC 机床、工业机器人、PCB 专用设备、医疗设备、3C/电子工业、精密检测平台及国防军工等。

全意联合精密传动方案八大应用领域

在半导体设备中，直线导轨承担着晶圆传输与精密定位平台的导向功能，行走平行度直接决定曝光与检测精度，NBH 的 DF 组合自调心特性可吸收结构件的装配误差；在 CNC 加工中心与刀库中，Z2 重预压配合 NRH 滚柱型导轨提供抗振重切削所需的刚性；在 3C 电子与 PCB 产线中，Z1 中预压的 NBH25/35 是高速移栽与打孔工位的经典配置；而在半导体搬运机械手与小型检测设备中，MBX 微型导轨则以钢丝保持器设计保障微型化场景下的长期可靠性。

随着浙江衢州智造总部基地的建成投产，全意联合将进一步扩大精密传动件的产能与品类覆盖。未来，公司将持续以自主创新替代进口，推动中国精密制造向高端化、智能化、自主化升级，致力于成为全球精密制造与精密传动领域的标杆企业。
