摘要：玻璃芯载板正在塑造半导体新时代，通过实现更快速、更微型、更高能效的芯片，开启健康、出行和互联互通等领域全新应用场景。
随着人工智能工作负载的指数级增长，一场关于芯片材料的革新正在悄然发生。玻璃芯载板，这一兼具刚性与适应性的创新材料，正推动设备向更微型、更高性能、更灵敏的方向演进，为健康、出行和互联互通领域的技术突破铺平道路，重新定义未来科技的核心形态。
算力焦虑：传统材料的“天花板”
对算力的极致追求，是半导体行业半个多世纪的主旋律。1978年，刚加入美国国家半导体公司的阿里埃?布里什（Arie Brish）亲历了算力革命的萌芽。彼时，行业坚信“更小更便宜即更好”，推动首批高性能32位微处理器诞生，1984年，“超级芯片大战”的爆发更让微处理器成为计算机行业的变革核心。1990年代，布里什主导摩托罗拉硅芯片突破，实现“单芯片集成整台计算机”，为汽车控制、智能遥控等新应用领域打开大门。
但随着人工智能的到来，多芯片并排封装成为主流，单块载板需承载指数级增长的算力，传统有机载板的变形、散热不佳、性能不稳定等问题，逐渐成为算力突破的“隐形枷锁”。“每一次应用场景革新，都伴随着算力需求的跨越式增长，而人工智能带来的需求，更是此前任何时代都无法比拟的。”阿里埃的判断，道出行业对新材料的迫切渴求。
破局之选：为何是玻璃定义新赛道？
在有机载板陷入瓶颈之际，玻璃成为破局的优选方案。肖特半导体玻璃解决方案业务开发经理柯林?施穆克（Colin Schmucker）指出：“在聚合物难以满足的性能领域，玻璃凭借刚性、可调性与适应性，为芯片封装奠定了稳定基础。”
具体来看，玻璃的热膨胀系数与硅接近且可调整，超光滑的表面适配精密布线，这些特性精准契合芯片封装的核心需求。更关键的是，它能全面满足AI训练场景下数十万GPU基础模型对封装方案大型化、高速化与节能化的严苛要求，助力设计师打造更大型、更高速、更节能的封装方案。此外，玻璃优异的电气隔离性能可避免高频信号干扰，极低的传输损耗更为高速信号传输提供了可靠保障，使其成为突破半导体性能边界的理想选择。
架构革新：玻璃基底的“性能密码”

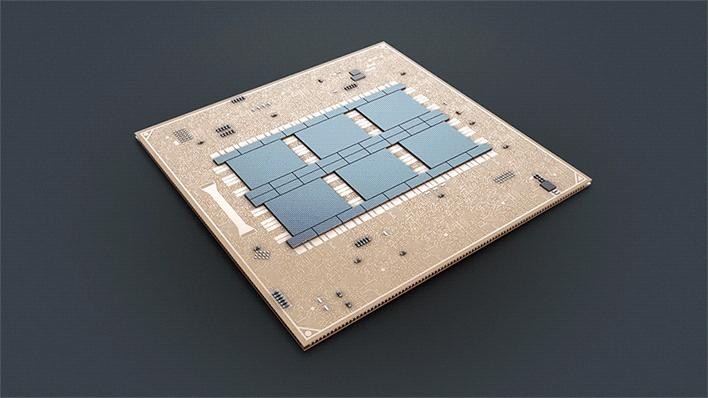

芯片载板作为“基础载体”，承担着固定芯片、连接主板、传输信号与电力供应的核心功能，而玻璃芯载板的创新之处，在于构建了“刚性玻璃层+聚合物+铜线路层”的“三明治”结构。在该结构中，玻璃基底提供平整稳定的布线表面，显著提升信号质量与热稳定性，同时实现高度密集的互连。这让芯片在同等体积下承载更高算力，或在同等算力下实现更小体积和更低能耗。加之玻璃的高稳定性有效延长芯片使用寿命，最终实现“速度、能效、稳定性”的三重突破。
跨界赋能：从设备到生活的革新图景
技术的终极价值，在于转化为实际应用。玻璃基芯片正在跨界赋能多个领域：增强现实领域，其低信号损耗、高能效的优势，可大幅缩小处理器尺寸，让笨重、高延迟的头显向普通眼镜形态演进；电动汽车领域，低延迟、高效率的计算能力，让车载计算机精准预测路况、优化能耗，甚至协同电网规划清洁充电时段，最大化电池效能。

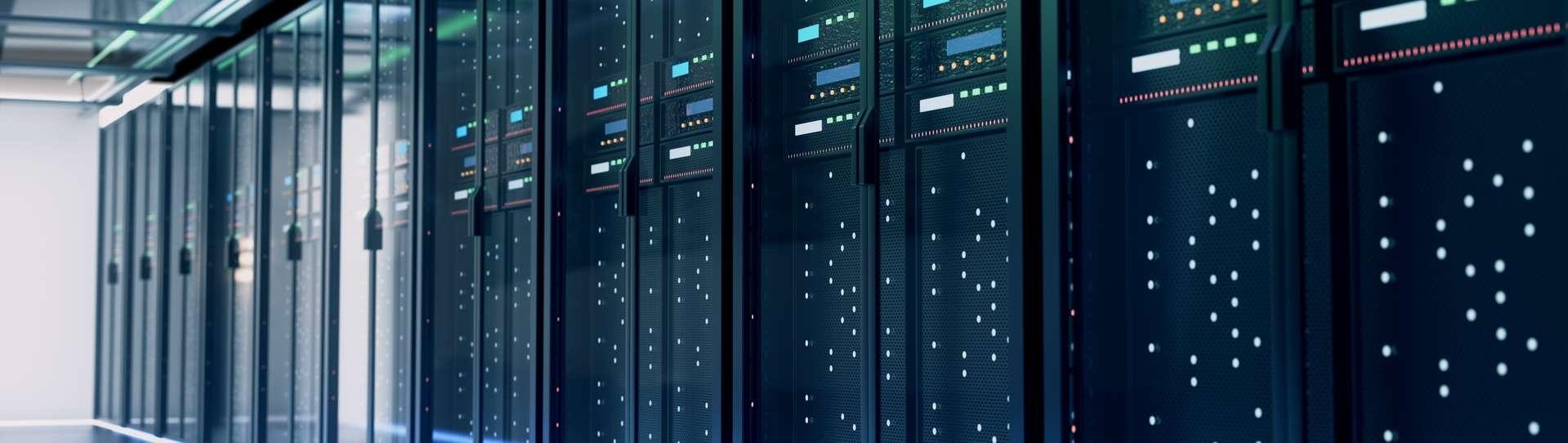

在医疗技术、数据中心、6G网络等领域，玻璃基芯片同样带来革新潜力：医疗设备诊断更精准，数据中心运营成本降低，6G高速传输需求得以满足。
“玻璃芯载板让制造商突破了半导体性能边界，生产更快速、更可靠的芯片，满足6G和人工智能的需求，打造出更强大、可持续的设备。”肖特半导体玻璃解决方案亚洲业务开发经理Sean Chiu如此展望。这场技术突破，不仅满足现有需求，更在支撑尚未问世却终将成为必需的应用。
当设备变得更微型化、更高效、更智能，我们与技术的互动将更自然；当医疗、出行、通信等领域实现升级，健康、互联、灵活的生活方式将成为常态。依托深厚的特种玻璃技术积淀，肖特正推动玻璃基芯片走向产业化，积极参与塑造未来科技新格局。
未来已来，玻璃基芯片以突破性力量打破技术边界、重构产业生态，让科幻场景逐渐走进现实，最终让技术更精准地响应人类需求，支撑起更美好的生活！
